400-6171-355400-6171-355H型鋼是斷面形狀類似于大寫拉丁字母H的一種經濟斷面型材，又叫萬能鋼梁、寬緣(邊)工字鋼或平行翼緣工字鋼。應用范圍廣，各種民用和工業建筑結構，各種大跨度的工業廠房和現代化高層建筑，大型橋梁等均可看到H型鋼的身影。
它應用所在都對品質有著嚴格的要求，而長度做為其基礎的品質，同樣需要檢測，藍鵬測控為某大型鋼廠生產的H型鋼定制了一款專業測長儀。

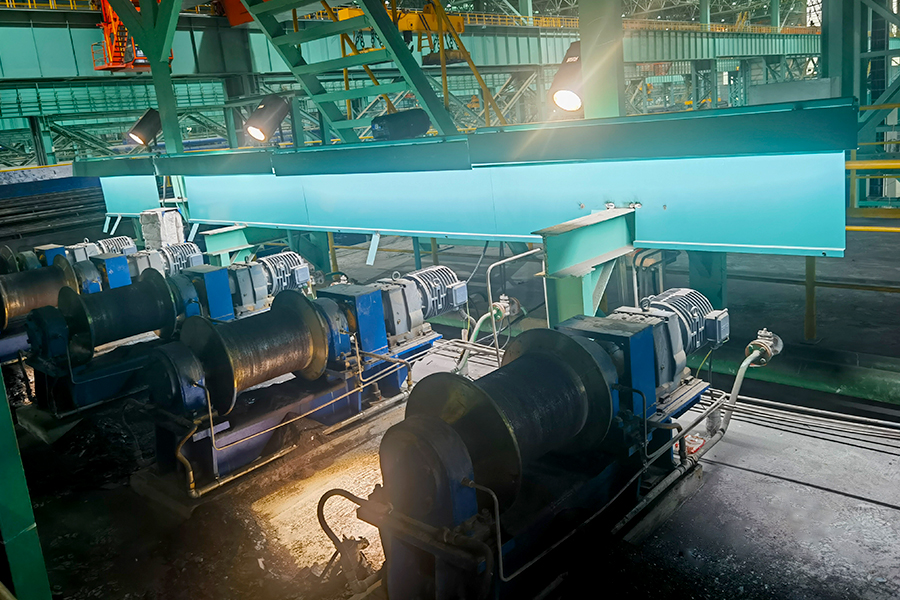

在線測長儀采用機械視覺產品，對H型鋼的長度進行測量。選用的設備型號為CX05Z-DG62000型測長儀，用于30m～60m的H型鋼長度測量。由于H型鋼長度過長，一個相機的視野無法完全覆蓋，所以長度測量需要多個相機配合，利用圖像分析法進行測量。

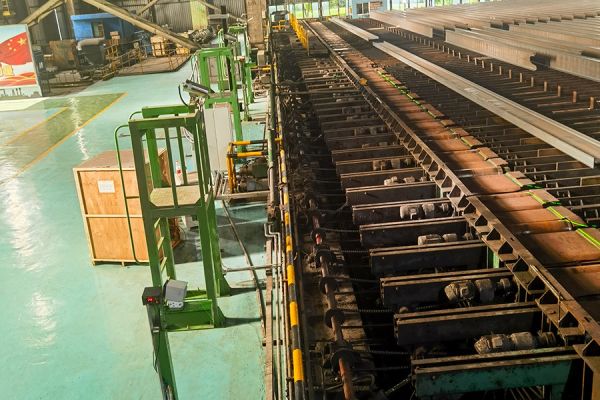

由于該鋼廠還需要根據檢測的長度進行切割，測長儀安裝在定尺機后方產線上，用以測量大H型鋼的長度，并將測量數據傳遞給操者，操作者可以根據實際的測量數據來控制軋材的鋸切尺寸，實現對大H型鋼的鋸切尺寸的監測及指導。
在固定式熱鋸處安裝一臺相機用于檢測鋼材頭部的位置，實際測量時以固定式熱鋸為基準在相機視野內做標記，當鋼材運行到標定位置時，系統發出開關量信號，輸送輥停止，熱鋸執行切割動作。
基本參數
測量范圍：26m~60m；
測量精度：≤±50mm；
剪切精度：≤±100mm；
允許被測物溫度：0-800℃；
使用環境溫度：0～50℃；
存儲溫度：-25～40℃；
主控室液晶顯示器顯示內容：
實時顯示大H型鋼的測量數據，軋材頭部運行到指定位置前時要將拍攝畫面?zhèn)鬏數娇刂剖业娘@示屏上顯示，方便操作者進行操作。
軟件功能
★接口豐富，支持當前主流的各種接口方式和通信協議；
★模塊化設計，各功能模塊間相互獨立，程序部署方便快捷；
★實用性更強，操作方便，人機交互更友好；
★后臺采用數據庫，方便各種數據統計和分析，更好滿足客戶需求；
★界面靈活可配置，通過配置可以按用戶要求快速生成適合用戶習慣的界面；
★實時測量，數據處理速度快，響應及時，滿足高速在線測量需要。
報警功能
超差報警：主控室相關數據顏色警示及蜂鳴器聲音報警，報警條件消失后的確認恢復功能。
通信接口
TCP/IP協議，光纜傳輸，測長儀至控制柜。
設備預留10/1000網絡接口，可與上位機或現場二級系統通訊。
在線測長儀在該鋼廠運行良好，提供精準的測量數據與切割的指導，讓其能完成自動化的生產檢測，提升品質，加劇產線的自動化轉型，推動產品的高質化生產。
